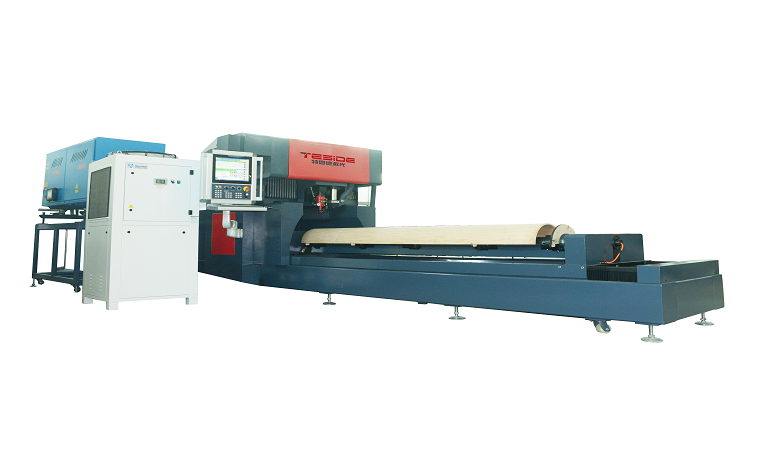

TSD-RC1500-1500WATT रोटरी डाई बोर्ड लेजर कटिंग मशीन
तकनीकी मापदंड:
प्रतिरूप संख्या। | TSD-RC1500 |
लेजर आउटपुट पावर | 1500watts अक्षीय प्रवाह CO2 लेजर स्रोत |
प्रसंस्करण सीमा | 3000 मिमी*D800 मिमी |
एक्स-एक्सिस रेंज स्ट्रेट एक्सिस | 0-3700 मिमी |
Y- अक्ष रेंज रोटेशन अक्ष | D220-800 मिमी |
कटिंग सटीकता | ± 0.05 मिमी |
पुन: स्थिति सटीकता | ± 0.02 मिमी |
उपमार्ग की चौड़ाई | 0.71 मिमी, 1.07 मिमी, 1.42 मिमी |
औसत। काटने की गति | 48 मीटर/घंटा 12-15 मिमी मोटाई लकड़ी बोर्ड |
नियंत्रण प्रणाली | सिपाही/पा |
प्रसारण प्रणाली | बॉल स्क्रू और रैखिक गाइड |
ऑप्टिकल तंत्र | अर्ध-ओपिकल |
चलती संरचना | पीपों का चौपाया आधार |
चिलर सिस्टम | लेजर जनरेटर प्रणाली के लिए विशेष चिलर सिस्टम |
मशीन रोटरी टेबल पूरे आकार | लंबाई 7800 * चौड़ाई 1600 * ऊंचाई 2200 मिमी |
मशीन रोटरी टेबल G.W. | 2800kgs |
लेजर जनरेटर आकार 1500W | L2300 * W950 * H1700 मिमी |
लेजर जनरेटर जी.डब्ल्यू। | 1200kgs |
वोल्टेज | एकल चरण 220V 50Hz |
वोल्टेज (लेजर जनरेटर) | 3 चरण 380V/50Hz/30A |
गौण वायु स्रोत का दबाव | > 0.6mpa |
लेजर जनरेटर गैस मिलान | वह, N2, CO2 (99.999%) |
कंप्यूटर मॉनीटर | विंडोज 7 |
लेजर जनरेटर के लिए औद्योगिक चिलर | CW-7500 EN 460H |
लेंस और दर्पण के लिए औद्योगिक चिलर | सीडब्ल्यू -5000 एआईएस |
निकास प्रशंसक 1100W | CZR105E-11 |
निकास प्रशंसक 750W | CZR90-7 |
एयर ड्रायर 1.5m min/मिनट | एनडी -10AA |
वोल्टेज स्टेबलाइजर 30kva | पीएच -330 |
पैनासोनिक एसी सर्वो मोटर 1.5kW | MHME152GCGM |
एप्लिकेशन: इसका व्यापक रूप से मुद्रण, पैकेज, डाई मेकिंग, एडवरटाइजिंग साइन्स, मेटल प्लेट्स, लाइट-फिक्स्चर, हार्डवेयर, इलेक्ट्रिक इक्विपमेंट, ऑटोमोटिव, इलेक्ट्रिकल कंपोनेंट्स… आदि में व्यापक रूप से उपयोग किया जाता है। उद्योग।
लागू सामग्री: प्लाईवुड, एमडीएफ बोर्ड, ऐक्रेलिक, आयरन बोर्ड, स्टील बोर्ड, स्टेनलेस स्टील बोर्ड, एल्यूमीनियम बोर्ड, कॉपर बोर्ड ... आदि। धातु और गैर-धातु सामग्री।
मशीन की विशेषताएं:
1। गैन्ट्री स्टाइल और मिश्रित लेजर पथ संरचना को अपनाएं, मशीन टेबल बेड हार्ड और स्टेबल इन वर्किंग, उचित फर्श अंतरिक्ष आवश्यक के लिये मशीन, लेज़र ऑप्टिकल रास्ता कम, गोद लेना आयातित प्रतिबिंबित होना दर्पण तथा लेंस से द्वितीय-VI लेजर पथ को पतला और कटौती करने के लिए।
2। Intelligent इलेक्ट्रोनिक लेज़र काट रहा है सिर आ रहा साथ स्वचालित मार्मिक व्यवस्था, खुद ब खुद समायोजन दांतेदार सामग्रियों को अनुकूलित करने और काटने के लिए शुद्धता।
3। गोद लेना पैनासोनिक इमदादी चलाना तथा मोटर व्यवस्था, ताइवान Hiwin शुद्धता रैखिक मार्गदर्शक रेल प्रति रखना उच्च सटीक कटिंग।
4। अत्यधिक प्रभावी धुआं व्यवस्था आ रहा साथ अनुकूलित धूल एकत्र करनेवाला उपकरण प्रति सृजन करना के लिए स्वस्थ वातावरण ऑपरेटर।
5। स्वचालित गैस नियंत्रण व्यवस्था प्रति सुनिश्चित करना कम ऊर्जा उपभोग संचालन शक्ति उपभोग तथा गैस का उपभोग।
6। सॉफ्टवेयर संचालित करना आसान है, सरल और आसान है समझना।
7। ऑप्टिकल पथ गैस मुआवजा फ़ंक्शन से सुसज्जित रहें जो बीम के अंतर और विचलन से बच सकते हैं तथा दौरान प्रवाहकत्त्व प्रक्रिया द्वारा गैस अशांति, तथा कर सकते हैं हमेशा बनाए रखना सकारात्मक दबाव बाहरी धुएं को रोकने और प्रवेश करने के लिए ऑप्टिकल गुहा में स्वच्छ गैस में।
8। होना सुसज्जित साथ भरा हुआ नुकसान भरपाई उपकरण में ऑप्टिकल रास्ता का स्वायत्तशासी विकसित, प्रति सुनिश्चित करना स्थिरता का खुशी से उछलना व्यास तथा भक्ति का केंद्र में संपूर्ण सीमा का प्रसंस्करण।
