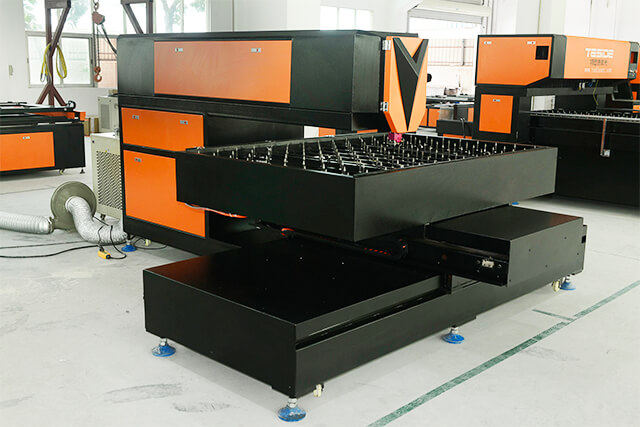

डाई लेजर कटिंग मशीन 800W डाई कटिंग डाई मेकिंग के लिए
तकनीकी निर्देश:
मशीन मॉडल नं। | TSD-LC800-1618 |
लेजर प्रकार | TSD लेजर CO2 प्रत्यक्ष-वर्तमान उत्तेजित ग्लास लेजर |
कटिंग क्षेत्र | चौड़ाई 1600 मिमी x लंबाई 1800 मिमी |
मशीन वजन | 2000kgs |
ड्राइविंग मोटर | सर्वो मोटर |
कटिंग गहराई | 6 मिमी -15 मिमी -18 मिमी -22 मिमी प्लाईवुड |
कटिंग सटीकता | ± 0.05 मिमी |
USB पोर्ट कनेक्शन | हाँ |
परिचालन तापमान | 0-45 ° C |
मोल्ड चाकू की मोटाई | 0.45 मिमी, 0.71 मिमी, 1.07 मिमी ... आदि। चलाया हुआ |
कटिंग गति 400W | 45 मीटर/घंटा 18-20 मिमी प्लाईवुड |
सुरक्षात्मक गैस | सूखी और तेल मुक्त हवा |
बिजली की आपूर्ति | एकल-चरण बिजली 220V ± 5% 50 हर्ट्ज 10 ए |
संख्यात्मक नियंत्रण स्थल | एलसीडी स्क्रीन, लाइट-टचेड की-प्रेस |
सॉफ्टवेयर समर्थित | ऑटोकैड |
ग्राफिक प्रारूप समर्थन | ऑटो सीएडी फाइलें। |
ईएमएस स्मृति | संलग्न 32MB मेमोरी, ऑफ-लाइन स्थिति के तहत काम कर सकता है |
लेजर ट्यूब गारंटी | गारंटी 8 महीने, 6000 घंटे लेजर ट्यूब के लिए जीवन काल |
सहायक उपस्कर | एयर ड्रायर, इंडस्ट्रियल चिलर, एग्जॉस्ट फैन, कंप्यूटर सिस्टम |
स्पेयर पार्ट्स की सिफारिश करें | लेजर ट्यूब, लेंस, दर्पण |
H.s code | 8456110090 |
1. फिक्स्ड लेजर पथ, स्थिर ऑप्टिकल पथ सुनिश्चित करें।
2. लेजर हेड को स्वचालित रूप से दांतेदार सामग्री के लिए अनुकूलित किया जा सकता है, जो एक समान कटिंग सीम सुनिश्चित करता है।
3. बड़े गैन्ट्री मिलिंग और हाई-टेम्परेचर हीट ट्रीटमेंट वर्किंग टेबल, का उपयोग लंबे समय तक विरूपण के बिना किया जा सकता है।
4. ऑफ-लाइन कंट्रोल सिस्टम, एलसीडी स्क्रीन पर कटिंग मापदंडों को सेट करना आसान है।
5. सील लेजर पथ और स्वच्छ वातावरण लेंस के लिए लंबे समय तक जीवनकाल प्रदान करते हैं।
6. काम के दौरान धुएं को कम करने और स्वस्थ वातावरण रखने के लिए उच्च प्रभावी और अनुकूलित निकास प्रणाली।
सामान्य समस्याएं और समाधान: 1. ऊपरी सीम बहुत बड़ी या बहुत छोटी है: सुनिश्चित करें कि फोकस स्थिति सही है: आम तौर पर, 0.71 मिमी फोकल लंबाई से पता चलता है कि बोर्ड से लेजर हेड के दराज के निचले किनारे तक की दूरी दर्पण पर ध्यान केंद्रित करती है। नोजल प्लेट की सतह के करीब होता है, उतना ही छोटा होता है। 2. रिवर्स चाकू बहुत बड़ा है या बहुत छोटा है: यह जांचें कि यदि प्रत्येक परत की शक्ति और गति पैरामीटर सही तरीके से सेट हैं: गति बहुत तेज है या नीचे छोटा होने पर शक्ति बहुत छोटी है, और गति बहुत धीमी है या जब नीचे बड़ा होता है तो शक्ति बहुत शक्तिशाली होती है। 3. संचार त्रुटि: कंप्यूटर और बोर्ड के USB केबल की जाँच करें, और डिवाइस को एक बार फिर सॉफ़्टवेयर में कनेक्ट करें। यदि यह अभी भी काम नहीं करता है, तो कृपया इसे नेटवर्क केबल के साथ आज़माएं। बोर्ड के पास नियंत्रण कक्ष और होस्ट कंप्यूटर के लिए संचार के लिए दो नेटवर्क केबल पोर्ट हैं, और परीक्षण करते समय नेट इंटरफ़ेस को जुड़ा होना चाहिए। 4. छोटी नियंत्रण स्क्रीन प्रकाश नहीं करती है: जांचें कि क्या मदरबोर्ड का नेटवर्क पोर्ट डिस्प्ले जुड़ा हुआ है। जांचें कि क्या एयर स्विच यात्रा करता है, और अंत में हमसे बिक्री के बाद संपर्क करें। 5. सबसे नीचे की कुछ जगहों को नहीं काटा जा सकता है: बोर्ड की जांच करें जबकि कुछ बोर्डों में अशुद्धियां हैं जिन्हें लेजर द्वारा नहीं काटा जा सकता है। चेक की जाँच करें वोल्टेज स्थिर है या नहीं, और वोल्टेज अस्थिरता से बिजली अस्थिरता होगी। लेजर बिजली की आपूर्ति या लेजर ट्यूब क्षतिग्रस्त है। 6. धूम्रपान अच्छा नहीं है: क्या प्रशंसक काम करता है? फैन कवर खोलें और प्रशंसक को साफ करें। लंबे समय तक काम करने वाले प्रशंसक के अंदर बहुत सारे छोटे लकड़ी के चिप्स होंगे। 7. फ़ाइल को लोड करते समय कोई स्टोरेज प्रदर्शित नहीं होता है: कंट्रोल कार्ड की मेमोरी पूरी होती है। कृपया फ़ाइल को हटा दें 8. नियंत्रण कार्ड समाप्त हो गया बिक्री व्यक्ति से संपर्क करें और पंजीकरण कोड के लिए पूछें। 9. कट की खाई धीरे -धीरे बढ़ जाती है: तेल या पानी के लिए लेंस की जांच करें। हवा कंप्रेसर में पानी को सूखा लें और एक एयर फिल्टर जोड़ें। 10. कटिंग मिसप्लेसमेंट: पहला मामला: प्रत्येक बोर्ड को गलत तरीके से रखा गया है, कृपया जांचें कि क्या मशीन टेबल पर ढीले पेंच है। दूसरा मामला: कभी -कभी एक बोर्ड गलत होता है, यह जांचें कि क्या बोर्ड क्लैंप किया जाता है जब लेजर मशीन बोर्ड को काटती है। जांचें कि क्या ड्राइव और मोटर के बीच कोई गलत तार संपर्क है। यह संभव है कि मदरबोर्ड के अंदर का आईसी जल गया। 11. काटते समय चाकू का सीम जला दिया जाता है: लेजर लाइट लेजर हेड के नोजल के बीच से उत्सर्जित नहीं होती है। कृपया नोजल पर फिर से छोटी शक्ति का उपयोग करें। 12. फोकस मिरर बर्न आउट: लेजर लेजर डिबगिंग के दौरान लेंस के बीच में नहीं है। कूलिंग नहीं है।
लेजर डाई कटिंग मशीन और छोटे लेजर उत्कीर्णन मशीन दो अलग -अलग लेजर प्रसंस्करण उपकरण हैं, और उनके मुख्य अंतर इस प्रकार हैं:
फ़ंक्शन: लेजर डाई कटिंग मशीन का उपयोग मुख्य रूप से काटने की सामग्री के लिए किया जाता है, और विभिन्न कठोरता की सामग्री को काट सकता है, जैसे कि धातु, प्लास्टिक, चमड़ा, आदि; छोटे लेजर उत्कीर्णन मशीन का उपयोग मुख्य रूप से उत्कीर्णन और अंकन सामग्री के लिए किया जाता है, जो लकड़ी, चमड़े, कांच और प्लास्टिक जैसी सामग्री के लिए उपयुक्त है।
कटिंग गहराई: लेजर डाई कटिंग मशीन एक गहरी काटने की गहराई प्राप्त कर सकती है, जिसे लेजर पावर और कटिंग गति को समायोजित करके नियंत्रित किया जा सकता है; छोटे लेजर उत्कीर्णन मशीन की काटने की गहराई अपेक्षाकृत उथली होती है, जिसका उपयोग मुख्य रूप से सतह उत्कीर्णन और अंकन के लिए किया जाता है।
कटिंग स्पीड: लेजर डाई कटिंग मशीन की कटिंग गति अपेक्षाकृत तेज है, जो कुशल बड़े-क्षेत्र काटने को प्राप्त कर सकती है; छोटे लेजर उत्कीर्णन मशीन की काटने की गति अपेक्षाकृत धीमी है, जो ठीक उत्कीर्णन और अंकन के लिए उपयुक्त है।
अनुप्रयोग क्षेत्र: लेजर डाई कटिंग मशीन मुख्य रूप से विनिर्माण, पैकेजिंग उद्योग और अन्य क्षेत्रों में विभिन्न सामग्रियों के भागों और सांचों को काटने के लिए उपयोग किया जाता है; छोटे लेजर उत्कीर्णन मशीन का उपयोग मुख्य रूप से कला उत्पादन, हस्तकला प्रसंस्करण, साइन मेकिंग और अन्य क्षेत्रों में किया जाता है।
सामान्यतया, लेजर डाई कटिंग मशीन और छोटे लेजर उत्कीर्णन मशीन के बीच फ़ंक्शन, कटिंग डेप्थ, कटिंग स्पीड और एप्लिकेशन फ़ील्ड के बीच स्पष्ट अंतर हैं, और उपयोगकर्ता अपनी आवश्यकताओं के अनुसार उपयुक्त उपकरण चुन सकते हैं।
डाई लेजर कटिंग मशीन 800W डाई कटिंग डाई मेकिंग के लिए
तकनीकी निर्देश:
मशीन मॉडल नं। | TSD-LC800-1618 |
लेजर प्रकार | TSD लेजर CO2 प्रत्यक्ष-वर्तमान उत्तेजित ग्लास लेजर |
कटिंग क्षेत्र | चौड़ाई 1600 मिमी x लंबाई 1800 मिमी |
मशीन वजन | 2000kgs |
ड्राइविंग मोटर | सर्वो मोटर |
कटिंग गहराई | 6 मिमी -15 मिमी -18 मिमी -22 मिमी प्लाईवुड |
कटिंग सटीकता | ± 0.05 मिमी |
USB पोर्ट कनेक्शन | हाँ |
परिचालन तापमान | 0-45 ° C |
मोल्ड चाकू की मोटाई | 0.45 मिमी, 0.71 मिमी, 1.07 मिमी ... आदि। चलाया हुआ |
कटिंग गति 400W | 45 मीटर/घंटा 18-20 मिमी प्लाईवुड |
सुरक्षात्मक गैस | सूखी और तेल मुक्त हवा |
बिजली की आपूर्ति | एकल-चरण बिजली 220V ± 5% 50 हर्ट्ज 10 ए |
संख्यात्मक नियंत्रण स्थल | एलसीडी स्क्रीन, लाइट-टचेड की-प्रेस |
सॉफ्टवेयर समर्थित | ऑटोकैड |
ग्राफिक प्रारूप समर्थन | ऑटो सीएडी फाइलें। |
ईएमएस स्मृति | संलग्न 32MB मेमोरी, ऑफ-लाइन स्थिति के तहत काम कर सकता है |
लेजर ट्यूब गारंटी | गारंटी 8 महीने, 6000 घंटे लेजर ट्यूब के लिए जीवन काल |
सहायक उपस्कर | एयर ड्रायर, इंडस्ट्रियल चिलर, एग्जॉस्ट फैन, कंप्यूटर सिस्टम |
स्पेयर पार्ट्स की सिफारिश करें | लेजर ट्यूब, लेंस, दर्पण |
H.s code | 8456110090 |
1. फिक्स्ड लेजर पथ, स्थिर ऑप्टिकल पथ सुनिश्चित करें।
2. लेजर हेड को स्वचालित रूप से दांतेदार सामग्री के लिए अनुकूलित किया जा सकता है, जो एक समान कटिंग सीम सुनिश्चित करता है।
3. बड़े गैन्ट्री मिलिंग और हाई-टेम्परेचर हीट ट्रीटमेंट वर्किंग टेबल, का उपयोग लंबे समय तक विरूपण के बिना किया जा सकता है।
4. ऑफ-लाइन कंट्रोल सिस्टम, एलसीडी स्क्रीन पर कटिंग मापदंडों को सेट करना आसान है।
5. सील लेजर पथ और स्वच्छ वातावरण लेंस के लिए लंबे समय तक जीवनकाल प्रदान करते हैं।
6. काम के दौरान धुएं को कम करने और स्वस्थ वातावरण रखने के लिए उच्च प्रभावी और अनुकूलित निकास प्रणाली।
सामान्य समस्याएं और समाधान: 1. ऊपरी सीम बहुत बड़ी या बहुत छोटी है: सुनिश्चित करें कि फोकस स्थिति सही है: आम तौर पर, 0.71 मिमी फोकल लंबाई से पता चलता है कि बोर्ड से लेजर हेड के दराज के निचले किनारे तक की दूरी दर्पण पर ध्यान केंद्रित करती है। नोजल प्लेट की सतह के करीब होता है, उतना ही छोटा होता है। 2. रिवर्स चाकू बहुत बड़ा है या बहुत छोटा है: यह जांचें कि यदि प्रत्येक परत की शक्ति और गति पैरामीटर सही तरीके से सेट हैं: गति बहुत तेज है या नीचे छोटा होने पर शक्ति बहुत छोटी है, और गति बहुत धीमी है या जब नीचे बड़ा होता है तो शक्ति बहुत शक्तिशाली होती है। 3. संचार त्रुटि: कंप्यूटर और बोर्ड के USB केबल की जाँच करें, और डिवाइस को एक बार फिर सॉफ़्टवेयर में कनेक्ट करें। यदि यह अभी भी काम नहीं करता है, तो कृपया इसे नेटवर्क केबल के साथ आज़माएं। बोर्ड के पास नियंत्रण कक्ष और होस्ट कंप्यूटर के लिए संचार के लिए दो नेटवर्क केबल पोर्ट हैं, और परीक्षण करते समय नेट इंटरफ़ेस को जुड़ा होना चाहिए। 4. छोटी नियंत्रण स्क्रीन प्रकाश नहीं करती है: जांचें कि क्या मदरबोर्ड का नेटवर्क पोर्ट डिस्प्ले जुड़ा हुआ है। जांचें कि क्या एयर स्विच यात्रा करता है, और अंत में हमसे बिक्री के बाद संपर्क करें। 5. सबसे नीचे की कुछ जगहों को नहीं काटा जा सकता है: बोर्ड की जांच करें जबकि कुछ बोर्डों में अशुद्धियां हैं जिन्हें लेजर द्वारा नहीं काटा जा सकता है। चेक की जाँच करें वोल्टेज स्थिर है या नहीं, और वोल्टेज अस्थिरता से बिजली अस्थिरता होगी। लेजर बिजली की आपूर्ति या लेजर ट्यूब क्षतिग्रस्त है। 6. धूम्रपान अच्छा नहीं है: क्या प्रशंसक काम करता है? फैन कवर खोलें और प्रशंसक को साफ करें। लंबे समय तक काम करने वाले प्रशंसक के अंदर बहुत सारे छोटे लकड़ी के चिप्स होंगे। 7. फ़ाइल को लोड करते समय कोई स्टोरेज प्रदर्शित नहीं होता है: कंट्रोल कार्ड की मेमोरी पूरी होती है। कृपया फ़ाइल को हटा दें 8. नियंत्रण कार्ड समाप्त हो गया बिक्री व्यक्ति से संपर्क करें और पंजीकरण कोड के लिए पूछें। 9. कट की खाई धीरे -धीरे बढ़ जाती है: तेल या पानी के लिए लेंस की जांच करें। हवा कंप्रेसर में पानी को सूखा लें और एक एयर फिल्टर जोड़ें। 10. कटिंग मिसप्लेसमेंट: पहला मामला: प्रत्येक बोर्ड को गलत तरीके से रखा गया है, कृपया जांचें कि क्या मशीन टेबल पर ढीले पेंच है। दूसरा मामला: कभी -कभी एक बोर्ड गलत होता है, यह जांचें कि क्या बोर्ड क्लैंप किया जाता है जब लेजर मशीन बोर्ड को काटती है। जांचें कि क्या ड्राइव और मोटर के बीच कोई गलत तार संपर्क है। यह संभव है कि मदरबोर्ड के अंदर का आईसी जल गया। 11. काटते समय चाकू का सीम जला दिया जाता है: लेजर लाइट लेजर हेड के नोजल के बीच से उत्सर्जित नहीं होती है। कृपया नोजल पर फिर से छोटी शक्ति का उपयोग करें। 12. फोकस मिरर बर्न आउट: लेजर लेजर डिबगिंग के दौरान लेंस के बीच में नहीं है। कूलिंग नहीं है।
लेजर डाई कटिंग मशीन और छोटे लेजर उत्कीर्णन मशीन दो अलग -अलग लेजर प्रसंस्करण उपकरण हैं, और उनके मुख्य अंतर इस प्रकार हैं:
फ़ंक्शन: लेजर डाई कटिंग मशीन का उपयोग मुख्य रूप से काटने की सामग्री के लिए किया जाता है, और विभिन्न कठोरता की सामग्री को काट सकता है, जैसे कि धातु, प्लास्टिक, चमड़ा, आदि; छोटे लेजर उत्कीर्णन मशीन का उपयोग मुख्य रूप से उत्कीर्णन और अंकन सामग्री के लिए किया जाता है, जो लकड़ी, चमड़े, कांच और प्लास्टिक जैसी सामग्री के लिए उपयुक्त है।
कटिंग गहराई: लेजर डाई कटिंग मशीन एक गहरी काटने की गहराई प्राप्त कर सकती है, जिसे लेजर पावर और कटिंग गति को समायोजित करके नियंत्रित किया जा सकता है; छोटे लेजर उत्कीर्णन मशीन की काटने की गहराई अपेक्षाकृत उथली होती है, जिसका उपयोग मुख्य रूप से सतह उत्कीर्णन और अंकन के लिए किया जाता है।
कटिंग स्पीड: लेजर डाई कटिंग मशीन की कटिंग गति अपेक्षाकृत तेज है, जो कुशल बड़े-क्षेत्र काटने को प्राप्त कर सकती है; छोटे लेजर उत्कीर्णन मशीन की काटने की गति अपेक्षाकृत धीमी है, जो ठीक उत्कीर्णन और अंकन के लिए उपयुक्त है।
अनुप्रयोग क्षेत्र: लेजर डाई कटिंग मशीन मुख्य रूप से विनिर्माण, पैकेजिंग उद्योग और अन्य क्षेत्रों में विभिन्न सामग्रियों के भागों और सांचों को काटने के लिए उपयोग किया जाता है; छोटे लेजर उत्कीर्णन मशीन का उपयोग मुख्य रूप से कला उत्पादन, हस्तकला प्रसंस्करण, साइन मेकिंग और अन्य क्षेत्रों में किया जाता है।
सामान्यतया, लेजर डाई कटिंग मशीन और छोटे लेजर उत्कीर्णन मशीन के बीच फ़ंक्शन, कटिंग डेप्थ, कटिंग स्पीड और एप्लिकेशन फ़ील्ड के बीच स्पष्ट अंतर हैं, और उपयोगकर्ता अपनी आवश्यकताओं के अनुसार उपयुक्त उपकरण चुन सकते हैं।
